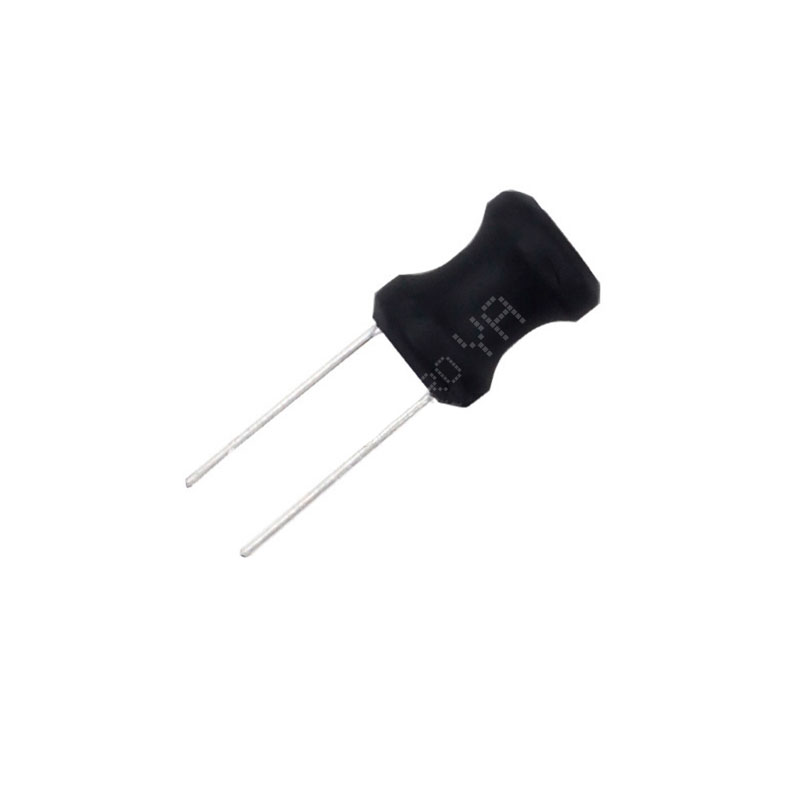

Bobina inductora 0608 6×8 mm tipo I 10 mH

Descripción

La bobina 0608 tipo I de 10 mH es un inductor de potencia radial THT con cuerpo de 6 x 8 mm, pensado para filtrado, almacenamiento de energía, desacoplo y supresión de ruido en placas electrónicas. Su formato vertical con núcleo de ferrita y patillas para orificio pasante lo hace muy práctico en fuentes, convertidores DC-DC, pequeñas etapas de potencia y circuitos de señal. La referencia que indicas agrupa varias inductancias dentro del mismo formato mecánico, desde 150 µH hasta 10 mH.

Principales características

• Formato 0608 con cuerpo aproximado de 6 x 8 mm.
• Inductor radial THT para montaje vertical en PCB, fácil de soldar e integrar en prototipos o producción.
• Construcción típica de inductor de potencia no apantallado con núcleo de ferrita / tambor, habitual en este tipo de encapsulado radial.
• Familia con varias inductancias: 150 µH, 220 µH, 330 µH, 470 µH, 1 mH, 2,2 mH y 10 mH.
• Útil para filtrado de alimentación, convertidores, desacoplo, reducción de rizado y supresión EMI en electrónica general.
• Rango térmico facilitado para esta serie: −20 °C a +80 °C.

Características técnicas

• Tipo de componente: inductor de potencia / bobina radial THT.
• Formato: 0608
• Inductancia: 10 mH
• Tamaño del cuerpo: 6 x 8 mm
• Montaje: through-hole (THT), radial vertical.
• Construcción: tipo I / drum core / núcleo vertical no apantallado.
• Valores disponibles en esta familia:
  • 150 µH
  • 220 µH
  • 330 µH
  • 470 µH
  • 1 mH
  • 2,2 mH
  • 10 mH
• Rango de temperatura de trabajo indicado: −20 °C a +80 °C
• Material de encapsulado: cuerpo moldeado / recubierto.

FAQs

1. ¿Qué significa que sea una bobina 0608 de 6 x 8 mm?
   Significa que pertenece a un formato radial compacto con cuerpo aproximado de 6 mm de diámetro / ancho y 8 mm de altura, muy usado en inductores THT para PCB.
2. ¿Para qué sirve un inductor tipo I de este tamaño?
   Se usa sobre todo en filtrado de alimentación, convertidores DC-DC, desacoplo, reducción de rizado y supresión de interferencias, ya que almacena energía en su campo magnético y se opone a cambios rápidos de corriente.
3. ¿Qué diferencia hay entre 150 µH, 220 µH, 330 µH, 470 µH, 1 mH, 2,2 mH y 10 mH?
   La diferencia es la inductancia. A mayor valor, mayor oposición a los cambios de corriente a baja frecuencia, aunque también suelen cambiar la resistencia DC, la corriente admisible y la frecuencia de trabajo útil. Por eso no conviene intercambiar valores sin revisar el circuito.
4. ¿Es una bobina apantallada?
   Es de tipo radial no apantallado. Este formato es muy común en inductores de ferrita de orificio pasante.
5. ¿Se puede usar en protoboard o en PCB?
   Está pensada principalmente para PCB through-hole, aunque también puede usarse en prototipos perforados o montajes experimentales siempre que se respete el paso de terminales y la corriente del circuito.
