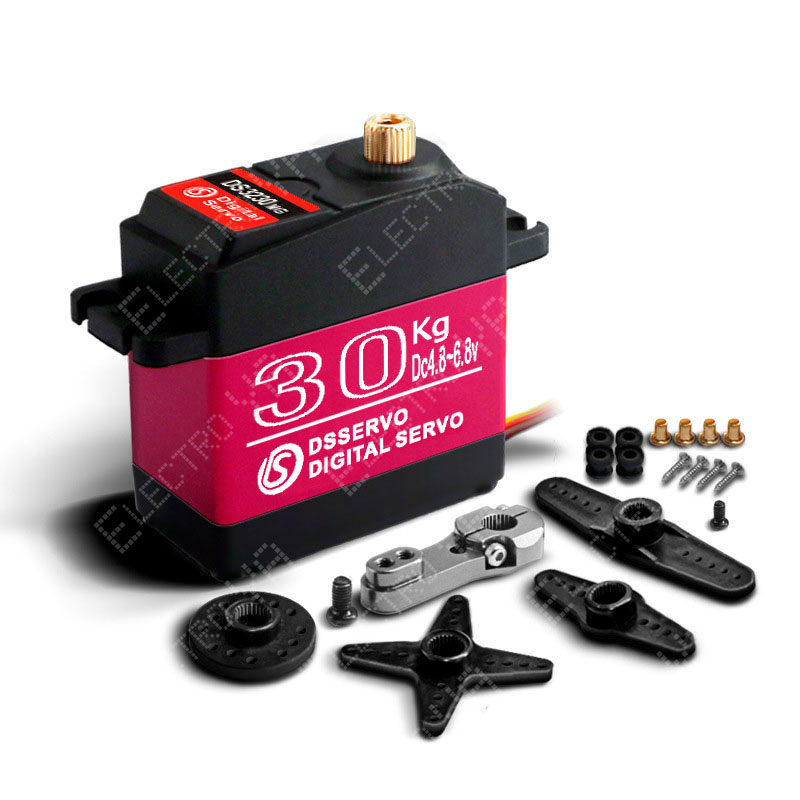

Servo digital DS3230 MG 30kg metálico IP66

Descripción

El DS3230 (DS3230MG) es un servo digital de alto par diseñado para robótica, vehículos RC, actuadores y mecanismos que requieren fuerza, precisión y buena resistencia mecánica. Integra engranajes metálicos, doble rodamiento, control PWM y protección IP66, con carcasa reforzada y un formato compacto de 40 x 20 x 40,5 mm.

Este modelo trabaja entre 4,8 V y 6,8 V, ofrece hasta 34,5 kg·cm de par de bloqueo y puede configurarse en versiones de 180° o 270° según el rango de pulso aplicado.

Principales características

• Servo digital de alto par, apto para cargas exigentes.
• Par de bloqueo de hasta 34,5 kg·cm.

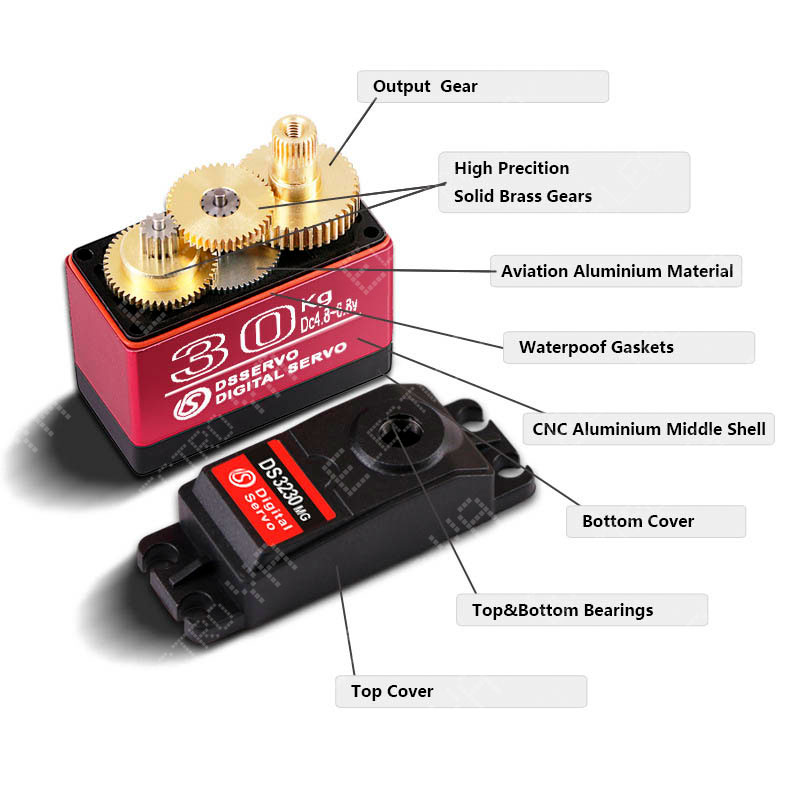

• Engranajes metálicos con relación 342.
• Doble rodamiento para mejorar estabilidad y soporte del eje.
• Protección IP66 frente a polvo y salpicaduras.
• Admite control PWM con ancho de pulso 500–2500 µs.
• Compatible con recorridos de 180° o 270°.
• Cable de conexión de 300 ± 5 mm.
• Tamaño compacto con peso contenido: 60 g.

Características técnicas

• Modelo: DS3230
• Tipo: servo digital de alto par
• Sistema de control: PWM
• Rango de tensión de trabajo: 4,8–6,8 V
• Tensiones de referencia: 5 V / 6,8 V
• Velocidad sin carga:
  • 0,20 s/60° a 5 V
  • 0,17 s/60° a 6,8 V
• Par de bloqueo:
  • 29,5 kg·cm a 5 V
  • 34,5 kg·cm a 6,8 V
• Corriente en reposo (parado):
  • 4 mA a 5 V
  • 5 mA a 6,8 V
• Corriente de bloqueo:
  • 2,1 A a 5 V
  • 2,9 A a 6,8 V

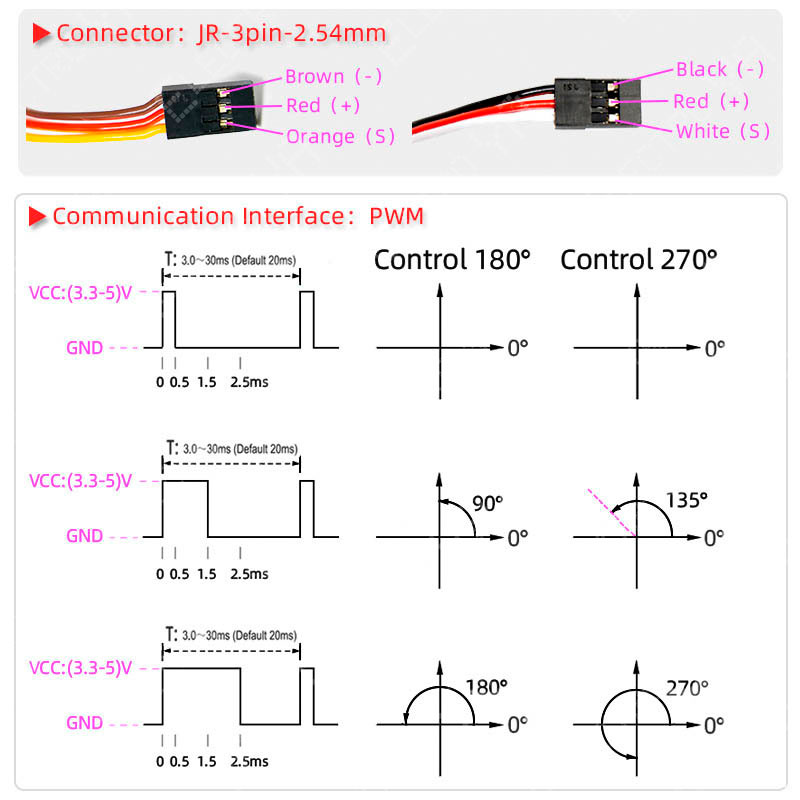

• Ancho de pulso admitido: 500–2500 µs
• Posición neutra: 1500 µs
• Ángulo de funcionamiento: 180° o 270° (cuando se usan pulsos de 500–2500 µs)
• Frecuencia de trabajo: 50–330 Hz
• Banda muerta: 3 µs
• Sentido de giro: antihorario con pulso 500–2500 µs
• Motor interno: 3 polos
• Relación de engranajes: 342
• Rodamientos: doble rodamiento
• Protección: IP66
• Longitud del cable: 300 ± 5 mm

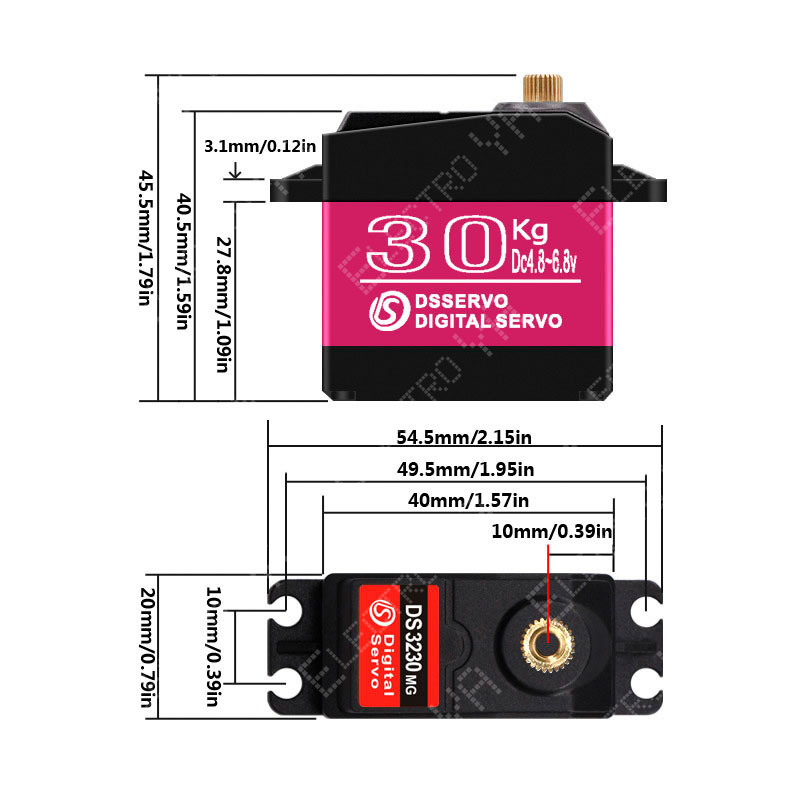

• Dimensiones: 40 x 20 x 40,5 mm
• Peso: 60 g
• Temperatura de funcionamiento: −25 °C a +70 °C
• Temperatura de almacenamiento: −30 °C a +80 °C

FAQs

1. ¿Qué par real entrega el servo DS3230?
   Según los datos confirmados por el fabricante, entrega 29,5 kg·cm a 5 V y hasta 34,5 kg·cm a 6,8 V en bloqueo.
2. ¿Es analógico o digital?
   Es un servo digital, con control por PWM, banda muerta de 3 µs y frecuencia de trabajo de 50 a 330 Hz.
3. ¿Qué alimentación necesita este servo?
   Su rango de funcionamiento es de 4,8 V a 6,8 V. Las referencias principales facilitadas por el fabricante son 5 V y 6,8 V.
4. ¿Es realmente impermeable?
   Sí, el fabricante especifica protección IP66, por lo que resiste polvo y salpicaduras intensas. No está pensado para inmersión continua.
5. ¿Puede trabajar a 180° y 270°?
   Sí. El fabricante indica un recorrido de 180° o 270° usando un rango de pulso de 500–2500 µs.
