MOSFET 2N7002 SOT-23 canal N 60V

Descripción

El 2N7002 es un transistor MOSFET de canal N en encapsulado SOT-23 de 3 pines, muy utilizado en conmutación de pequeña señal, adaptación de niveles lógicos, drivers sencillos y control de cargas ligeras en montaje SMD. Es una referencia muy común por su tamaño compacto, facilidad de integración y tensión drenador-fuente máxima de 60 V.

Principales características

• MOSFET de canal N de modo de enriquecimiento.
• Encapsulado SOT-23 para montaje superficial.
• 3 pines.
• Tensión VDS máxima: 60 V.
• Baja capacitancia de entrada y conmutación rápida, útil para señales y pequeñas cargas.

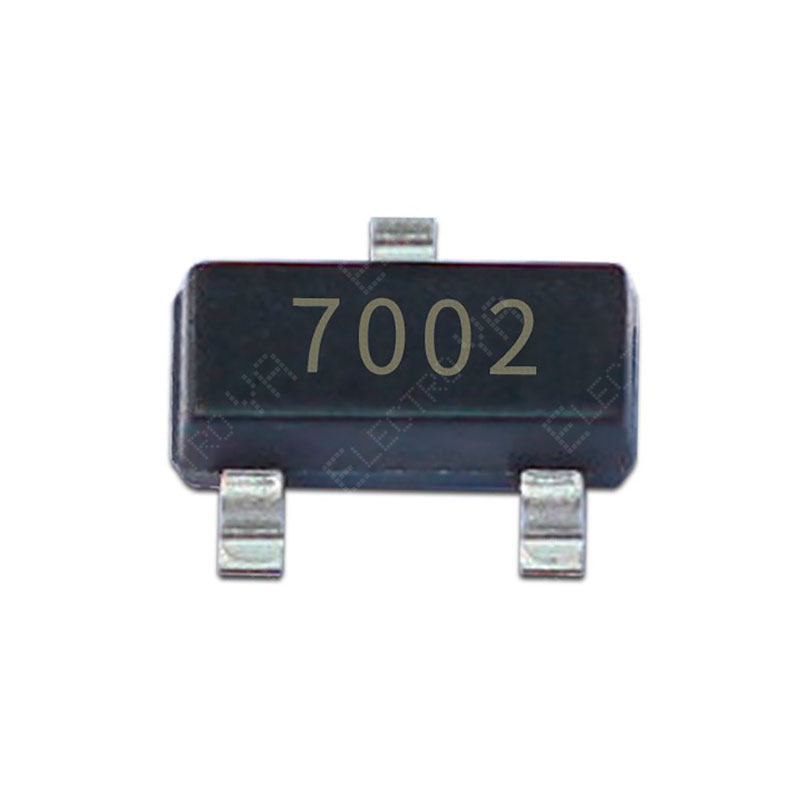

• Marcado SMD habitual 7002 o 702 según lote.

Características técnicas

• Modelo: 2N7002
• Tipo: MOSFET de canal N, modo de enriquecimiento
• Encapsulado: SOT-23
• Número de pines: 3
• Tensión drenador-fuente (VDS): 60 V
• Tensión puerta-fuente (VGS): ±20 V
• Corriente de drenador: depende del lote y de las condiciones térmicas; se mueve típicamente alrededor de 280–350 mA máx. según lote.
• Temperatura de unión / almacenamiento: −55 °C a +150 °C
• Pinout:
  • Pin 1: Gate
  • Pin 2: Source
  • Pin 3: Drain

FAQs

1. ¿Qué es exactamente el 2N7002?
   Es un MOSFET SMD de canal N en encapsulado SOT-23, pensado para conmutación de pequeña señal, adaptación de niveles y control de cargas ligeras.
2. ¿Sirve para 3,3 V o 5 V de lógica?
   En muchos usos sí, especialmente en señales y cargas pequeñas, pero el rendimiento real depende de la corriente requerida y de la RDS(on) al voltaje de puerta disponible.
3. ¿Cuál es el pinout del 2N7002?
   El pinout habitual en SOT-23 es 1 = Gate, 2 = Source, 3 = Drain.
4. ¿Qué diferencia hay entre el 2N7002 y un transistor bipolar?
   El 2N7002 es un MOSFET, así que se controla por tensión en la puerta y tiene una impedancia de entrada muy alta. En muchas aplicaciones resulta más cómodo que un BJT para conmutación lógica o interfaces.
5. ¿Para qué aplicaciones típicas se usa este MOSFET?
   Se usa en conmutación de señales, control de relés pequeños o LEDs, adaptación de niveles, pequeñas etapas driver, puertas lógicas discretas y electrónica SMD de propósito general.
